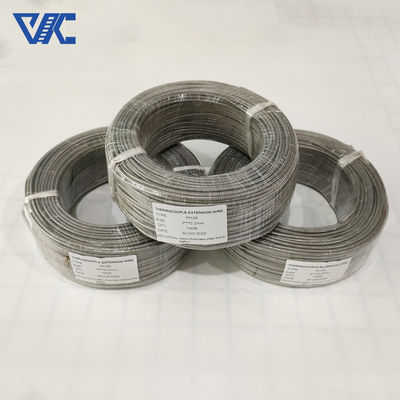

Elektrische Hochtemperaturschirmung B R S K-Typ Thermoelementverlängerungsdraht

MOQ:	5
Standard Packaging:	Spulenpaket mit Kartonkasten, Spulenpaket mit Mehrzwecktasche
Delivery Period:	5-21 Tage
Zahlungs-Methode:	L/C, T/T, Western Union, MoneyGram
Supply Capacity:	300 Tonnen pro Monat

Details Information

Produkt-Beschreibung

Einzelheiten

Herkunftsort

CHINA

Markenname

Victory

Zertifizierung

CE,ROHS,ISO 9001

Modellnummer

K, N, E, J, T, B, R, S Typen

Dokument

Produktbezeichnung:

Thermoelement-Erweiterungs-Draht

Farbe:

Zertifikat:

ISO9001

Temperaturbereich:

32 zu 392F (0 zu 200C)

Emf-Toleranz:

+/- 2.2C oder +/- .75%

Zulassung:

Erweiterungs-Grad NPX/NNX

Positiv:

Ni-Cr-Si

Negativ:

Ni-Si-Magnesium

Anderer Name:

Nicrosil

Spezielle Grenzen auf Fehler:

+/- 1.1C oder 0,4%

Hervorheben:

NN-Art n-Thermoelementerweiterungsdraht

NP-Art n-Thermoelementerweiterungsdraht

Ni-Cr-Sithermoelementerweiterung

Produkt-Beschreibung

Erweiterung des ThermocouplesDraht

Typ N Thermocouple-Verlängerungsdraht (Nickel-Chrom-SilikonNickel-Silizium-Magnesium):

Die Thermoelementkompensationskabel können auch als Instrumentationskabel bezeichnet werden, da sie zur Messung der Prozesstemperatur verwendet werden.Die Konstruktion ist ähnlich wie bei Pair-Instrumentationskabeln, aber das Leitermaterial ist andersIn Prozessen werden Thermopare zur Temperaturmessung eingesetzt und zur Anzeige und Steuerung an die Pyrometer angeschlossen.Das Thermoelement und das Pyrometer werden elektrisch durch Thermoelementverlängerungskabel / Thermoelementkompensationskabel geleitetDie für diese Thermoelementkabel verwendeten Leiter müssen ähnliche thermoelektrische (EMF) Eigenschaften haben wie das für die Temperaturmessung verwendete Thermoelement.

Unsere Anlage produziert hauptsächlich Ausgleichsdraht der Typen KX, NX, EX, JX, NC, TX, SC/RC, KCA, KCB für Thermoelementen und verwendet sie in Temperaturmessgeräten und Kabeln.Unsere Thermoelementkompensationsprodukte sind alle nach GB/T 4990-2010 'Alloy-Verlängerungs- und Kompensationskabel für Thermoelemente' (chinesische nationale Norm) hergestellt, sowie IEC 584-3 "Thermoelement-Teil 3-Kompensationsdraht" (Internationale Norm).

Thermoelement W- Ich weiß.

Code	Kabelkomponente des Thermopaares
	+Positivbein	- Negatives Bein.
N	Ni-cr-si (NP)	Ni-Si-Magnesium (NN)
K	Ni-Cr (KP)	Ni-Al ((Si) (KN)
E	Ni-Cr (EP)	- Das ist Cu-Ni.(EN)
J	Eisen (JP)	- Das ist Cu-Ni.(JN)
T	Kupfer (TP)	- Das ist Cu-Ni.(TN)

Normen

ASTM	ANSI	IEC	DIN	BS	NF	JIS	GOST
(American Society for Testing and Materials) E 230	(American National Standard Institute) MC 96.1	(Europäische Norm der Internationalen Elektrotechnischen Kommission 584) 1/2/3	(Deutsche Industrie Normen) EN 60584 -1/2	(Britische Normen) 4937.1041, EN 60584 - 1/2	(Norme Française) EN 60584 -1/2 - NFC 42323 - NFC 42324 Die NFC 42324 ist für die Anwendung in der Europäischen Union und in den Mitgliedstaaten zugelassen.	(Japanische Industriestandards) C 1602 - C 1610	(Vereinheitlichung der russischen Spezifikationen) 3044

Indexnummer des Thermocouples	Ausgleichsdrahtart	Verwendung Klassifizierung	Messung der Knotentemperatur / °C	Standardwert des EMF/μV	Präzisionsstufe		Allgemeine Klasse
Indexnummer des Thermocouples	Ausgleichsdrahtart	Verwendung Klassifizierung	Messung der Knotentemperatur / °C	Standardwert des EMF/μV	Toleranz μV	Wärme-EMF-Bereich μV	Toleranz μV	Wärme-EMF-Bereich μV
- Das ist nicht wahr.	SC oder RC	G	100	646	± 30	616 bis 676	± 60	586 bis 706
		H	100	646	-	-	± 60	586 bis 706
			200	1 1441	-	-		1.381 ~ 1 501

K	KX, KCA	G	- 25 Jahre.	- 968	± 40	-924~-1 012	± 80	-880~-1 056
	oder KCB	G	100	4 096	± 40	4 052 bis 4 140	± 80	4 008 bis 4 184
		H	- 25 Jahre.	- 968	± 40	-924~-1 012	± 88	-880~-1 056
			100	4 096		4 052 bis 4 140		4 008 bis 4 184
			200	8 138		8 094 bis 8 182		8 050 bis 8 226
N	NX oder NC	G	- 25 Jahre.	- 646	±43	-603 ~ 689	± 86	-560 ~ 732
		G	100	2 774	±43	2 731 bis 2 817	± 86	2 688 bis 2 860
		H	- 25 Jahre.	- 646	±43	-603~-690	± 86	-560 ~ 732
			100	2 774		2 731 bis 2 817		2 688 bis 2 860
			200	5 913		5 870 bis 5 956		5 827 bis 5 999
E	Ex	G	- 25 Jahre.	- 432	± 81	- 351 bis - 1513	±138	- 1 294 bis 1 570
		G	100	6 319	± 81	6 238 bis 6400	±138	6 181 bis 6 457
		H	- 25 Jahre.	- 432	± 81	- 351 ~ - 1513	±138	- 1 294 bis 1 570
			100	6 319		6 238 bis 6 400		6 181 bis 6 457
			200	13 421		13 340 bis 13 502		13 283 ~ 13 559
J	JX	G	- 25 Jahre.	- 239	± 62	-1 177 ~ -1 301	± 123	- 116 bis - 362
		G	100	5 269	± 62	5 207 bis 5 331	± 123	5 146 bis 5 392
		H	- 25 Jahre.	- 239	± 62	- 177 ~ -1 301	± 123	- 116 bis - 362
			100	5 269		5 207 bis 5 331		5 146 bis 5 392
			200	10 779		10 717 bis 10 841		10 656 ~ 10 902
T	TX	G	- 25 Jahre.	- 940	± 30	-910 ~ -970	± 60	-850 bis 1 000
		G	100	4 279	± 30	4 249 bis 4 309	± 60	4 189 bis 4 339
		H	- 25 Jahre.	- 940	± 48	-892 bis 988	± 90	-850 bis -1030
			100	4 279		4231 bis 4 327		4 189 bis 4 369
			200

Type N Genauigkeit (je nachdem, welcher Wert größer ist):

Maximale Dauerbetriebstemperatur: bis zu 2300 °F (1 260 °C)
Kurzfristige Anwendung: 2.336F (1.280C)
Draht mit Thermoelementqualität, -454 bis 2300 °F (-270 bis 1,260 °C)
Verlängerungsdraht, 32 bis 392F (0 bis 200C)

Umbauten:
