Produkt-Details
Herkunftsort: CHINA
Markenname: Victory
Modellnummer: Permalloy 80
Dokument: Produktbroschüre PDF
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 50
Preis: $25-$40
Verpackung Informationen: Standardgewicht der export-Holzetui-Ex.Gross unter Kasten 20kg=Carton/Bruttomasse über 20 kg=Plywood
Lieferzeit: 5-21 Tage
Zahlungsbedingungen: L/C, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 200 Tonnen pro Monat
Material:: |
NiFe |
Zertifikat: |
ISO9001 |
Form: |

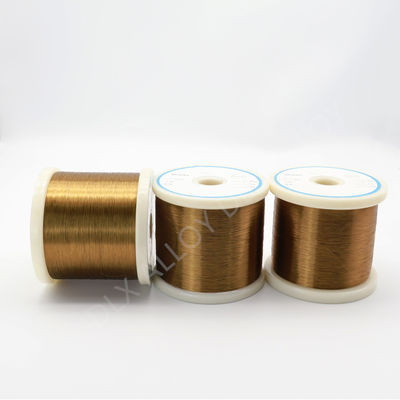

Draht, Streifen, Folie, Blatt |
Widerstandskraft:: |
0,56 |
Dichte:: |
8.75g/cm3 |
Größe: |
Besonders angefertigt |
Standard:: |
GB/ASTM/AISI/ASME |
Bedingung:: |
Hell, getempert, weich |
Anwendung:: |
Industrieller Magnet |
Curie-Temperatur:: |
400℃ |
HCR:: |
30 |
Eigenschaft:: |
hohe Anfangspermeabilität |
Material:: |
NiFe |
Zertifikat: |
ISO9001 |
Form: |
Draht, Streifen, Folie, Blatt |
Widerstandskraft:: |
0,56 |
Dichte:: |
8.75g/cm3 |
Größe: |
Besonders angefertigt |
Standard:: |
GB/ASTM/AISI/ASME |
Bedingung:: |
Hell, getempert, weich |
Anwendung:: |
Industrieller Magnet |
Curie-Temperatur:: |
400℃ |
HCR:: |
30 |
Eigenschaft:: |
hohe Anfangspermeabilität |
Hohe Durchlässigkeits-weiche magnetische Legierung
Weiche magnetische Materialien sind wesentliche Komponenten in den Energie- und Elektronikindustrien. In der Energieindustrie werden diese Materialien in den hohen Magnetfeldern benutzt, um eine hohe Induktion und niedrigen einen Kernverlust zu erzielen. Andererseits in der Elektronikindustrie, werden weiche magnetische Materialien hauptsächlich in den niedrigen oder mittleren Magnetfeldern, mit einer hohen magnetischen Durchlässigkeit und einer niedrigen Koerzitivkraft benutzt.
Wenn es um Kurzwellen geht, werden dünne Streifen oder Legierungen mit höherer Widerstandskraft bevorzugt. Dieses ist, weil, in den weichen magnetischen Materialien, abwechselnd magnetische Wirbelströme innerhalb des Materials verursacht werden, mit dem Ergebnis des Verlustes. Das höher die Frequenz des wechselnden Magnetfelds, des größer die Wirbelstromverluste und des mehr das Magnetfeld verringert wird. Deshalb um diese Verluste herabzusetzen, muss das Material Verdünner, normalerweise in Form eines Blattes oder eines Bands gemacht werden. Zusätzlich wird die Oberfläche des Materials mit einer Isolierschicht beschichtet, oder eine Isolierschicht des Oxids wird auf der Oberfläche unter Verwendung bestimmter Methoden gebildet. Eine allgemeine Methode ist, Magnesiumoxid-Elektrophoresebeschichtung zu benutzen.
Zusammenfassend sind weiche magnetische Materialien in den Energie- und Elektronikindustrien entscheidend. Ihre Eigenschaften werden sorgfältig abhängig von der Anwendung und dem Frequenzbereich gewählt. Um die Verluste wegen der Wirbelströme herabzusetzen, wird das Material dünner gemacht und beschichtet mit einer Isolierschicht.
Hohe Empfindlichkeit und kleine Transformatoren, magnetische Verstärker, Relais, Drosselklappen, Magnetköpfe für Geräte der magnetischen Aufzeichnung, magnetische Schilder, verschiedenes Band verwunden Kerne, geschnittene Kerne und die lamellierten Kerne, die in den schwachen Magnetfeldern verwendet werden.
| Material | C | P | S | Mangan | Si | Ni | Cr | Co | MO | Cu | F.E. |
| Maximal | |||||||||||
| Permalloy80 | 0,03 | 0,020 | 0,020 | 0.3-0.6 | 0.15-0.30 | 79.0-81.0 | - | - | 4.8-5.2 | ≤0.2. | Rest |
| Rial | Form | Klasse | Stärke oder Durchmesser Millimeter | Magnetische Durchlässigkeit in 0.08A/m Magnetfeld-Intensität μ0,4(mH/m) | Maximales Durchlässigkeit μm (mH/m) | Koerzitivkraft (unter Sättigungsinduktion) Hc/A·m-1 | Sättigungsinduktion Bs/T |
| nicht kleiner als | nicht größer als | ||||||
| Permalloy80 | Kaltgewalztes Bandeisen | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Warm gewalztes Band | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Heiße geschmiedete Stange | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Material | Form | Klasse | Stärke oder Durchmesser Millimeter | Magnetische Durchlässigkeit in 0.08A/m Magnetfeld-Intensität μ0,4(mH/m) | Maximales Durchlässigkeit μm (mH/m) | Koerzitivkraft (unter Sättigungsinduktion) Hc/A·m-1 | Sättigungsinduktion Bs/T |
| nicht kleiner als | nicht größer als | ||||||
| Permalloy80 | Kaltgewalztes Bandeisen | Ⅰ | 0.03-0.04 | 18000(22,5) | 80000(100) | 3,6 | 0,70 |
| 0.05-0.09 | 28000(35) | 110000(137,5) | 2,4 | 0,70 | |||
| 0.10-0.19 | 30000(37,5) | 150000(187,5) | 1,6 | 0,70 | |||
| 0.20-0.34 | 40000(50) | 180000(225) | 1,2 | 0,70 | |||
| 0.35-1.00 | 50000(62,5) | 250000(312,5) | 0,8 | 0,70 | |||
| 1.10-2.50 | 40000(50) | 150000(187,5) | 1,2 | 0,70 | |||
| Ⅱ | 0.03-0.04 | 30000(37,5) | 110000(137,5) | 2,4 | 0,70 | ||
| 0.05-0.09 | 40000(50) | 140000(175) | 1,6 | 0,70 | |||
| 0.10-0.19 | 50000(62,5) | 180000(225) | 1,2 | 0,70 | |||
| 0.20-0.34 | 60000(75) | 200000(250) | 1,0 | 0,70 | |||
| 0,35 | 55040(68,8) | 260000(325) | 0,7 | 0,70 | |||
| Warm gewalztes Band | 4.5-20 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
| Heiße geschmiedete Stange | 20-100 | 30000(37,5) | 100000(125) | 1,6 | 0,70 | ||
